起源地;原產地：中國
品牌：康寧
認證：ISO9001 / CE
型號：OPGW 24核
最小起訂量：1公里
價格：面議
包裝細節：木鼓
交貨時間：8-10個工作日
供應能力：100km /周

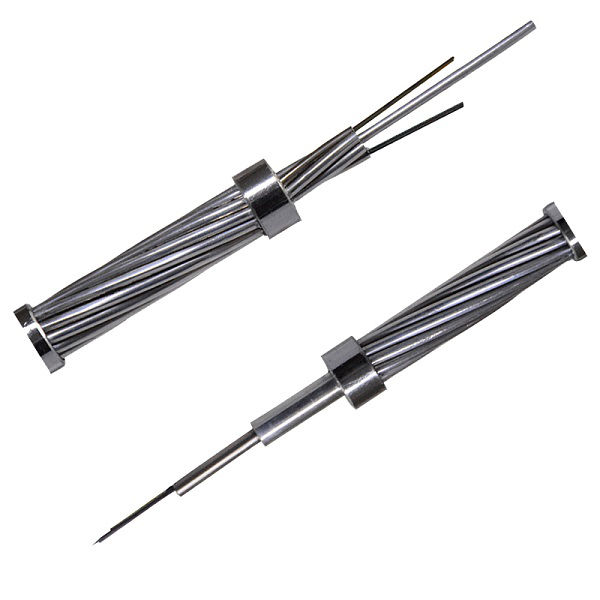

OPGW系統單模24芯G652D光纖OPGW通信電纜



描述：



將纖維松散地放入裝有防水膠的密封防水不銹鋼管中。在多層絞合電纜的內層中，將兩個或三個不銹鋼光學管螺旋絞合在一起。多散管類型的設計主要是針對超過48根光纖的要求非常高，最大光纖數達到144條。多散管類型可以滿足巨大的交叉和大電流容量的需求。



特征：

• 電纜的直徑和重量與另一根接地線近似。塔的附加負載更少，抗拉強度高。
• 出色的不銹鋼管絞合技術使纖維具有良好的二次超長長度，并允許纖維在管中自由移動。當電纜承受縱向應力時，這可以使光纖保持無應力狀態。
• 光纖由不銹鋼管保護。
• 出色的安全性，良好的防彈性能。
• ACSW，AAW和SST絞合設計提供了電導率和機械拉伸強度的廣泛組合。

特征：

• 填充有疏水性凝膠的不銹鋼管提供了對光纖的保護和支撐。
• 精確的過程控制可確保良好的機械性能和溫度性能。
• 直徑更大，纖維數量更多，結構穩定，可靠性高。
• 高抗拉強度和短時大電流容量，可達到機械和電氣性能的最佳平衡。

應用：

光纖復合接地線[OPGW]適合安裝在具有接地線和通訊雙重功能的新電力線上。尤其適用于安裝在常規電源和超高壓電源線上。OPGW可以通過增加光纖通信功能來代替舊電力線的傳統地線。它們傳導短路電流并提供防雷擊。



光纖特性：

光纖類型	G.652D，125.0 + -1.0微米
模式場直徑	在1310 nm時為9.2 +-0.2μm
包層直徑	125 + -1微米
包層非圓度	<= 1％
涂層直徑	245 + -10微米
衰減系數	在1310nm時<= 0.38dB / km，在1550nm時<= 0.22dB / km
色散	<= 3.5ps / nm / km在1285-1330nm，<= 18ps / nm / km在1550nm
零假人波長	1300-1322nm
PMD系數	<= 0.2ps /√公里



雙層OPGW的典型設計：

---

產品類型纖維支數直徑速率抗拉強度短時電流容量

（mm）（kN）（40-200℃kA2.s）



OPGW-48B1.3-90- [112; 45] 48 13.2≥112≥45


OPGW-48B1.3-90- [57; 67] 48 13.2≥57≥67



OPGW-24B1.3-100- [118; 50] 24 13.2≥118≥50



OPGW-24B1.3-100- [60; 74] 24 13.2≥60≥74



OPGW-24B1.3-110- [133; 63] 24 14≥133≥63



OPGW-24B1.3-110- [140; 68] 24 14.3≥140≥68



OPGW-24B1.3-110- [67; 95] 24 14.1≥67≥95



OPGW-36B1.3-120- [145; 73] 36 14.6≥145≥73



OPGW-36B1.3-120- [95; 98] 36 14.6≥95≥98



OPGW-36B1.3-120- [74; 110] 36 14.6≥74≥110



OPGW-72B1.3-120- [147; 76] 72 15.2≥147≥76



OPGW-72B1.3-120-2 [96; 101] 72 15.2≥96≥101



OPGW-72B1.3-120- [74; 114] 72 15.2≥74≥114



OPGW-36B1.3-130- [155; 85] 36 15.2≥155≥85



OPGW-36B1.3-130- [102; 114] 36 15.2≥102≥114



OPGW-36B1.3-130- [79; 137] 36 15.2≥79≥137



OPGW-36B1.3-140- [175; 100] 36 16.1≥175≥100



OPGW-36B1.3-140- [115; 140] 36 16.1≥115≥140



OPGW-36B1.3-145- [86; 170] 36 16.1≥86≥170



OPGW-48B1.3-150- [182; 123] 48 16.6≥182≥123



OPGW-48B1.3-150- [122; 165] 48 16.6≥122≥165



OPGW-48B1.3-150- [95; 195] 48 16.6≥95≥195



OPGW-72B1.3-150- [172; 110] 72 16.6≥172≥110



OPGW-72B1.3-150- [116; 147] 72 16.6≥116≥147



OPGW-48B1.3-170- [198; 150] 48 17.6≥198≥150



OPGW-72B1.3-170- [199; 156] 72   18.2≥199≥156



OPGW-48B1.3-180- [252; 125] 48 18.2≥252≥125



OPGW-48B1.3-180- [211; 175] 48 18.2≥211≥175



OPGW-48B1.3-180- [147; 234] 48 18.2≥147≥234



OPGW-48B1.3-180- [113,262] 48 18.2≥113≥262



OPGW-48B1.3-235- [268; 243.4] 48 20.3≥268≥243.4

---
